    Tabelas NBR 5410:2004 — Capacidade de Condução de Corrente para Baixa Tensão

    Por
    1 comentário
    2026-06-27 2:01 PM
    🎧
    Ouça o resumo do artigo
    Resumo em áudio — 1 min 46 s

    📝 Ler transcrição do áudio

    Este é o seu giro rápido de informações sobre a norma NBR 5410 e o dimensionamento de cabos elétricos. Olha só, em 2023 o Brasil registrou 2.089 acidentes elétricos, resultando em 781 mortes, o que prova que dimensionar cabos certinho, segundo o portal da engenharia, é literalmente uma questão de vida ou morte. Já que segurança é nosso foco, vamos entender as três chaves principais da norma para evitar isso. Primeiro, a isolação do material. Cabos comuns de PVC suportam até 70 graus Celsius, mas materiais superiores, tipo XLPE, aguentam até 90 graus. Pense na isolação não como uma simples capa de chuva pro fio, mas como um pneu de Fórmula 1. Materiais melhores suportam o calor extremo, deixando a corrente passar com total segurança, sem derreter e causar um incêndio. Segundo, os métodos de instalação. Afinal, de que adianta você comprar o cabo mais caro se ele vai ficar sufocado lá num conduíte apertado dentro do concreto? Não rola, né? A ventilação do ambiente muda completamente a capacidade real da corrente que o cabo realmente aguenta. Por último, a grande revisão da norma NBR 5410, prevista para terminar em 2026. E por que atualizar uma regra lá de 2004? Bom, porque as casas de hoje puxam muito mais energia. Para se alinhar com normas internacionais rigorosas, como a IEC 6364, a nova regra vai exigir tecnologias de ponta. Isso inclui o dispositivo DR obrigatório para a casa toda, protegendo contra choques, e a chegada do AFDD, um sensor inteligente e incrível que detecta falhas de arco elétrico nas paredes para prevenir incêndios. No fim das contas, conhecer a NBR 5410 não é apenas burocracia de engenheiro, é a garantia de que a eletricidade na sua parede seja apenas uma ferramenta invisível e não uma bomba relógio.

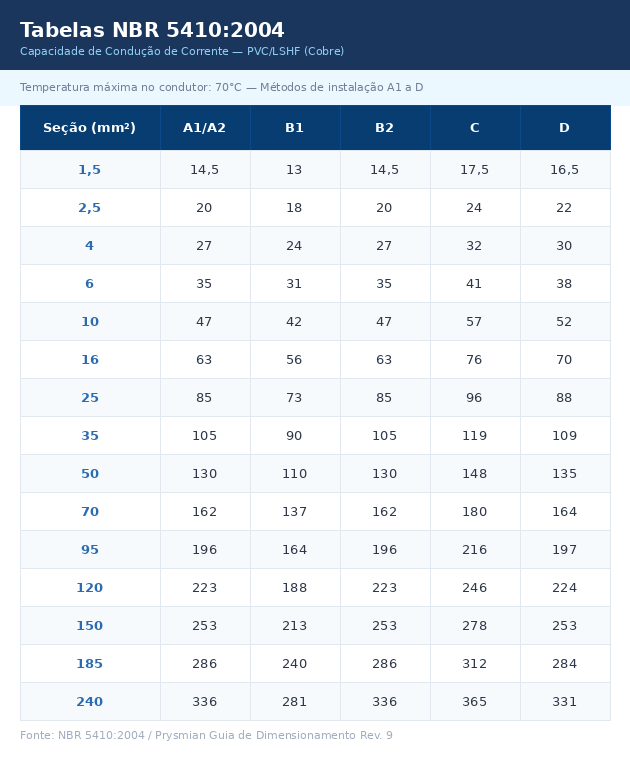

    Tabela NBR 5410 - Capacidade de Corrente PVC/LSHF Cobre
    Tabela NBR 5410:2004 — Capacidade de condução de corrente para cabos com isolação PVC/LSHF (cobre)

    Capacidade de Condução de Corrente — Tabelas da NBR 5410:2004

    As tabelas abaixo apresentam as capacidades de condução de corrente conforme a NBR 5410:2004 — norma que regulamenta as instalações elétricas de baixa tensão no Brasil. Os dados são referência para o dimensionamento de cabos de cobre e alumínio com isolação de PVC e XLPE/EPR, considerando diferentes métodos de instalação.

    Os valores foram extraídos do Guia de Dimensionamento de Cabos para Baixa Tensão da Prysmian (Rev. 9), que reproduz as tabelas 36 a 39 da norma.

    Para tabelas de áreas de aço em concreto armado, confira também nosso post: Áreas de Aço em Concreto Armado: Tabelas Otimizadas.

    Tabelas de Capacidade de Corrente

    Tabela 1 — Métodos de Instalação

    Indica os métodos de referência (A1, A2, B1, B2, C, D, E, F, G) conforme a tabela 33 da NBR 5410, associando cada tipo de instalação (eletroduto embutido, aparente, canaleta, bandeja, etc.) às colunas corretas de capacidade de corrente.

    👉 Acessar Tabela 1

    Tabela 2 — Capacidade de Corrente: PVC/LSHF (Tabela 36 da NBR 5410)

    Capacidade de condução de corrente para cabos com isolação de PVC ou LSHF/A (temperatura máxima no condutor: 70°C). Inclui seções de 0,5 mm² a 1.000 mm² em cobre e alumínio, para métodos A1 a D.

    👉 Acessar Tabela 2

    Tabela 3 — Capacidade de Corrente: XLPE/EPR (Tabela 37 da NBR 5410)

    Capacidade de condução de corrente para cabos com isolação de EPR/HEPR ou XLPE (temperatura máxima no condutor: 90°C). Mesma estrutura da tabela anterior, mas com valores superiores devido à maior resistência térmica da isolação.

    👉 Acessar Tabela 3

    Tabela 4 — Capacidade de Corrente: PVC nos Métodos E, F e G (Tabela 38 da NBR 5410)

    Capacidade de corrente para cabos multipolares e unipolares com isolação de PVC, instalados em bandejas, leitos, suportes e sobre isoladores. Inclui configurações em trifólio, justapostos e espaçados.

    👉 Acessar Tabela 4

    Tabela 5 — Capacidade de Corrente: XLPE/EPR nos Métodos E, F e G (Tabela 39 da NBR 5410)

    Capacidade de corrente para cabos com isolação de EPR/HEPR ou XLPE nos mesmos métodos da tabela anterior. Valores mais elevados, adequados para instalações que exigem maior capacidade térmica.

    👉 Acessar Tabela 5

    Tabela 6 — Capacidade de Corrente: XLPE/EPR nos Métodos E, F e G (Alumínio)

    Valores de capacidade de corrente específicos para cabos de alumínio com isolação de XLPE/EPR nos métodos E, F e G.

    👉 Acessar Tabela 6

    Como Usar Estas Tabelas

    Como usar:
    🔹 Navegação: clique nas abas acima das tabelas para alternar entre elas.
    🔹 Busca: digite na caixa de busca para filtrar por seção nominal (ex: “2.5”, “16”, “70”).
    🔹 Hover: passe o mouse sobre uma linha para destacá-la (fundo amarelo, texto negrito).
    🔹 Seleção: clique em qualquer célula para selecionar a linha (borda vermelha). A seleção é mantida enquanto a aba estiver aberta. Para desfazer, clique novamente.
    🔹 Referência normativa: todas as tabelas seguem a NBR 5410:2004 — Instalações elétricas de baixa tensão.
    Tabela 1 — Métodos
    Tabela 2 — PVC/LSHF
    Tabela 3 — XLPE/EPR
    Tabela 4 — E/F/G PVC
    Tabela 5 — E/F/G XLPE
    Tabela 6 — E/F/G Alumínio
    📋 Tabela 1 — Métodos de instalação e determinação das colunas das tabelas. Identifica o método de referência (A1 a G) conforme o tipo de instalação do cabo. Consulte esta tabela primeiro para saber qual coluna usar nas tabelas de capacidade de corrente.

    Método de Referência Ref. Col. 2 cond. Col. 3 cond.
    Eletroduto embutido em parede isolante 1/2 A1 A1
    Embutimento direto em parede isolante 51 — A1
    Moldura 71 A1 A1
    Eletroduto embutido em caixilho de porta ou janela 73/74 A1 —
    Embutimento direto em caixilho de porta ou janela 73/74 — A1
    Eletroduto aparente 3/4/5/6 B1 B1
    Eletroduto embutido em alvenaria 7/8 B1 B1
    Diretamente em espaço de construção — 1,5De ≤ V < 5De 21 — B2
    Diretamente em espaço de construção — 5De ≤ V < 50De 21 — B1
    Eletroduto em espaço de construção — 1,5De ≤ V < 5De 22/24 B2 —
    Eletroduto em espaço de construção — V ≥ 20De 22/24 B1 —
    Eletroduto em espaço de construção 23/25 — B2
    Eletroduto de seção não circular embutido em alvenaria — 1,5De ≤ V < 5De 26 B2 —
    Eletroduto de seção não circular embutido em alvenaria — 5De ≤ V < 50De 26 B1 —
    Eletroduto de seção não circular embutido em alvenaria 27 — B2
    Forro falso ou piso elevado — 1,5De ≤ V < 5De 28 — B2
    Forro falso ou piso elevado — 5De ≤ V < 50De 28 — B1
    Eletrocalha 31/31A/32/32A/35/36 B1 B1
    Canaleta fechada no piso, solo ou parede 33/34/72/72A/75/75A B1 B1
    Eletroduto em canaleta fechada — 1,5De ≤ V < 20De 41 B2 —
    Eletroduto em canaleta fechada — V ≥ 20De 41 B1 —
    Eletroduto em canaleta ventilada no piso ou solo 42 B1 —
    Canaleta ventilada no piso ou solo 43 — B1
    Fixação direta à parede ou teto 11/11A/11B — C
    Afastado da parede ou suspenso por cabo de suporte 12 — C
    Embutimento direto em alvenaria 52/53 — C
    Eletroduto enterrado no solo ou canaleta não ventilada no solo 61/61A — D
    Diretamente enterrado 63 — D
    Bandejas perfuradas (horizontal ou vertical) 13 — F
    Leitos, suportes horizontais ou telas 14/16 — F
    Afastado da parede ou suspenso por cabo de suporte 15/17 — F
    Sobre isoladores 18 G G
    Bandejas não perfuradas ou prateleiras — — E
    (—) significa que o cabo não pode ser instalado dessa forma conforme NBR 5410, ou não é usual. V = altura do espaço / De = diâmetro externo do cabo.
    ⚡ Tabela 2 — Capacidade de condução de corrente conforme tabela 36 da NBR 5410:2004. Cabos com isolação de PVC ou LSHF/A. Condutores de cobre e alumínio. Temperatura máxima no condutor: 70°C. Temperatura ambiente: 30°C (ao ar) / 20°C (solo).

    Seção (mm²) A1 A2 B1 B2 C D
    2 cond. 3 cond. 2 cond. 3 cond. 2 cond. 3 cond. 2 cond. 3 cond. 2 cond. 3 cond. 2 cond. 3 cond.
    Cobre — PVC/LSHF — 70°C — 30°C (ar) / 20°C (solo)
    0,5 7 7 7 7 9 8 9 8 10 9 12 10
    0,75 9 9 9 9 11 10 11 10 13 11 15 12
    1 11 10 11 10 14 12 13 12 15 14 18 15
    1,5 14,5 13,5 14 13 17,5 15,5 16,5 15 19,5 17,5 22 18
    2,5 19,5 18 18,5 17,5 24 21 23 20 27 24 29 24
    4 26 24 25 23 32 28 30 27 36 32 38 31
    6 34 31 32 29 41 36 38 34 46 41 47 39
    10 46 42 43 39 57 50 52 46 63 57 63 52
    16 61 56 57 52 76 68 69 62 85 76 81 67
    25 80 73 75 68 101 89 90 80 112 96 104 86
    35 99 89 92 83 125 110 111 99 138 119 125 103
    50 119 108 110 99 151 134 133 118 168 144 148 122
    70 151 136 139 125 192 171 168 149 213 184 183 151
    95 182 164 167 150 232 207 201 179 258 223 216 179
    120 210 188 192 172 269 239 232 206 299 259 246 203
    150 240 216 219 196 309 275 265 236 344 299 278 230
    185 273 245 248 223 353 312 300 268 392 341 312 258
    240 321 286 291 261 415 370 351 313 461 403 361 297
    300 367 328 334 298 477 426 401 358 530 464 408 336
    400 438 390 398 355 571 510 477 425 634 557 478 394
    500 502 447 456 406 656 587 545 486 729 642 540 445
    630 578 514 526 467 758 678 626 559 843 743 614 506
    800 669 593 609 540 881 788 723 645 978 865 700 577
    1000 767 679 698 618 1012 906 827 738 1125 996 792 652
    Alumínio — PVC/LSHF — 70°C — 30°C (ar) / 20°C (solo)
    16 48 43 44 41 60 53 57 52 63 57 58 53
    25 63 57 58 53 79 70 71 62 83 73 80 66
    35 77 70 71 65 97 86 86 77 103 90 96 80
    50 93 84 86 78 118 104 104 92 125 110 113 94
    70 118 107 108 98 150 133 131 116 160 140 140 117
    95 142 129 130 118 181 161 157 139 195 170 166 138
    120 164 149 150 135 210 186 181 160 226 197 189 157
    150 189 170 172 155 241 214 206 183 261 227 213 178
    185 215 194 195 176 275 245 234 208 298 259 240 200
    240 252 227 229 207 324 288 274 243 352 305 277 230
    300 289 261 263 237 372 331 313 278 406 351 313 260
    400 345 311 314 283 446 397 372 331 488 422 366 305
    500 396 356 360 324 512 456 425 378 563 486 414 345
    630 456 410 416 373 592 527 488 435 653 562 471 391
    800 529 475 482 432 687 612 563 502 761 654 537 446
    1000 607 544 552 495 790 704 643 574 878 753 612 510
    Referência: Prysmian Superastic, Superastic Flex, Sintenax, Sintenax Flex, Afumex Green. Tabela 36 da NBR 5410:2004.
    ⚡ Tabela 3 — Capacidade de condução de corrente conforme tabela 37 da NBR 5410:2004. Cabos com isolação de EPR/HEPR ou XLPE. Condutores de cobre e alumínio. Temperatura máxima no condutor: 90°C. Temperatura ambiente: 30°C (ao ar) / 20°C (solo).

    Seção (mm²) A1 A2 B1 B2 C D
    2 cond. 3 cond. 2 cond. 3 cond. 2 cond. 3 cond. 2 cond. 3 cond. 2 cond. 3 cond. 2 cond. 3 cond.
    Cobre — XLPE/EPR — 90°C — 30°C (ar) / 20°C (solo)
    0,5 10 9 10 9 12 10 11 10 12 11 14 12
    0,75 12 11 12 11 15 13 15 13 16 14 18 15
    1 15 13 14 13 18 16 17 15 19 17 21 17
    1,5 19 17 18,5 16,5 23 20 22 19,5 24 22 26 22
    2,5 26 23 25 22 31 28 30 26 33 30 34 29
    4 35 31 33 30 42 37 40 35 45 40 44 37
    6 45 40 42 38 54 48 51 44 58 52 56 46
    10 61 54 57 51 75 66 69 60 80 71 73 61
    16 81 73 76 68 100 88 91 80 107 96 95 79
    25 106 95 99 89 133 117 119 105 138 119 121 101
    35 131 117 121 109 164 144 146 128 171 147 146 122
    50 158 141 145 130 198 175 175 154 209 179 173 144
    70 200 179 183 164 253 222 221 194 269 229 213 178
    95 241 216 220 197 306 269 265 233 328 278 252 211
    120 278 249 253 227 354 312 305 268 382 322 287 240
    150 318 285 290 259 407 358 349 307 441 371 324 271
    185 362 324 329 295 464 408 395 348 506 424 363 304
    240 424 380 386 346 546 481 462 407 599 500 419 351
    300 486 435 442 396 628 553 529 465 693 576 474 396
    400 579 519 527 472 751 661 628 552 835 692 555 464
    500 664 595 604 541 864 760 718 631 966 797 627 525
    630 765 685 696 623 998 879 825 725 1122 923 711 596
    800 885 792 805 721 1158 1020 952 837 1311 1074 811 679
    1000 1014 908 923 826 1332 1173 1088 957 1515 1237 916 767
    Alumínio — XLPE/EPR — 90°C — 30°C (ar) / 20°C (solo)
    16 64 58 60 55 79 72 71 64 84 76 73 61
    25 84 76 78 71 105 93 94 84 101 90 93 78
    35 103 94 96 87 130 116 115 103 126 112 112 94
    50 125 113 115 104 157 140 138 124 154 136 132 112
    70 158 142 145 131 200 179 175 156 198 174 163 138
    95 191 171 175 157 242 217 210 188 241 211 193 164
    120 220 197 201 180 281 251 242 216 280 245 220 186
    150 253 226 230 206 323 289 277 248 324 283 249 210
    185 288 256 262 233 368 330 314 281 371 323 279 236
    240 338 300 307 273 433 389 368 329 439 382 322 272
    300 387 344 352 313 499 447 421 377 508 440 364 308
    400 462 409 421 372 597 536 500 448 612 525 432 361
    500 531 469 483 431 686 613 574 512 708 605 492 411
    630 614 540 557 497 796 709 660 587 827 700 565 470
    800 713 627 644 573 924 821 763 676 964 814 650 540
    1000 819 719 737 654 1062 940 871 770 1111 934 742 616
    Referência: Prysmian GSette Easy, Voltalene, Voltenax, Afumex Flex. Tabela 37 da NBR 5410:2004.
    ⚡ Tabela 4 — Capacidade de condução de corrente conforme tabela 38 da NBR 5410:2004. Cabos com isolação de PVC, métodos de referência E, F e G. Inclui cabos multipolares e unipolares, configurações justapostas, em trifólio e espaçadas.

    Seção (mm²) E (Multipolar) E (Unipolar) F (Multipolar) F (Unipolar — justapostos) F (Unipolar — espaçados) G (Unipolar)
    2 cond. 3 cond. 2 cond. 3 cond. 2 cond. 3 cond. 2 cond. 3 cond. Horiz. Vert. Horiz. Vert.
    Cobre — PVC — 70°C — 30°C
    0,5 11 9 11 8 9 12 10 — — — — —
    0,75 14 12 14 11 11 16 13 — — — — —
    1 17 14 17 13 14 19 16 — — — — —
    1,5 22 18,5 22 17 18 24 21 — — — — —
    2,5 30 25 31 24 25 34 29 — — — — —
    4 40 34 41 33 34 45 39 — — — — —
    6 51 43 53 43 45 59 51 — — — — —
    10 70 60 73 60 63 81 71 — — — — —
    16 94 80 99 82 85 110 97 — — — — —
    25 119 101 131 110 114 146 130 — — — — —
    35 148 126 162 137 143 181 162 — — — — —
    50 180 153 196 167 174 219 197 — — — — —
    70 232 196 251 216 225 281 254 — — — — —
    95 282 238 304 264 275 341 311 — — — — —
    120 328 276 352 308 321 396 362 — — — — —
    150 379 319 406 356 372 456 419 — — — — —
    185 434 364 463 409 427 521 480 — — — — —
    240 514 430 546 485 507 615 569 — — — — —
    300 593 497 629 561 587 709 659 — — — — —
    400 715 597 754 656 689 852 795 — — — — —
    500 826 689 868 749 789 982 920 — — — — —
    630 958 798 1005 855 905 1138 1070 — — — — —
    800 1118 930 1169 971 1119 1325 1251 — — — — —
    1000 1292 1073 1346 1079 1296 1528 1448 — — — — —
    Alumínio — PVC — 70°C — 30°C
    16 73 61 73 62 65 84 73 — — — — —
    25 89 78 98 84 87 112 99 — — — — —
    35 111 96 122 105 109 139 124 — — — — —
    50 135 117 149 128 133 169 152 — — — — —
    70 173 150 192 166 173 217 196 — — — — —
    95 210 183 235 203 212 265 241 — — — — —
    120 244 212 273 237 247 308 282 — — — — —
    150 282 245 316 274 287 356 327 — — — — —
    185 322 280 363 315 330 407 376 — — — — —
    240 380 330 430 375 392 482 447 — — — — —
    300 439 381 497 434 455 557 519 — — — — —
    400 528 458 600 526 552 671 629 — — — — —
    500 608 528 694 610 640 775 730 — — — — —
    630 705 613 808 711 640 775 730 — — — — —
    800 822 714 944 832 875 1050 1000 — — — — —
    1000 948 823 1092 965 1015 1213 1161 — — — — —
    Referência: Prysmian Superastic, Sintenax, Afumex Green. Tabela 38 da NBR 5410:2004. (—) = não aplicável conforme norma.
    ⚡ Tabela 5 — Capacidade de condução de corrente conforme tabela 39 da NBR 5410:2004. Cabos com isolação de EPR/HEPR ou XLPE, métodos de referência E, F e G. Temperatura máxima no condutor: 90°C.

    Seção (mm²) E (Multipolar) E (Unipolar) F (Multipolar) F (Unipolar — justapostos) F (Unipolar — espaçados) G (Unipolar)
    2 cond. 3 cond. 2 cond. 3 cond. 2 cond. 3 cond. 2 cond. 3 cond. Horiz. Vert. Horiz. Vert.
    Cobre — XLPE/EPR — 90°C — 30°C
    0,5 13 12 13 10 10 15 12 — — — — —
    0,75 17 15 17 13 14 19 16 — — — — —
    1 21 18 21 16 17 23 19 — — — — —
    1,5 26 23 27 21 22 30 25 — — — — —
    2,5 36 32 37 29 30 41 35 — — — — —
    4 49 42 50 40 42 56 48 — — — — —
    6 63 54 65 53 55 73 63 — — — — —
    10 86 75 90 74 77 101 88 — — — — —
    16 115 100 121 101 105 137 120 — — — — —
    25 149 127 161 135 141 182 161 — — — — —
    35 185 158 200 169 176 226 201 — — — — —
    50 225 192 242 207 216 275 246 — — — — —
    70 289 246 310 268 279 353 318 — — — — —
    95 352 298 377 328 342 430 389 — — — — —
    120 410 346 437 383 400 500 454 — — — — —
    150 473 399 504 444 464 577 527 — — — — —
    185 542 456 575 510 533 661 605 — — — — —
    240 641 538 679 607 634 781 719 — — — — —
    300 741 621 783 703 736 902 833 — — — — —
    400 892 745 940 823 868 1085 1008 — — — — —
    500 1030 859 1083 946 998 1253 1169 — — — — —
    630 1196 995 1254 1088 1151 1454 1362 — — — — —
    800 1396 1159 1460 1252 1328 1696 1595 — — — — —
    1000 1613 1336 1683 1420 1511 1958 1849 — — — — —
    Alumínio — XLPE/EPR — 90°C — 30°C
    16 91 77 90 76 79 103 90 — — — — —
    25 108 97 121 103 107 138 122 — — — — —
    35 135 120 150 129 135 172 153 — — — — —
    50 164 146 184 159 165 210 188 — — — — —
    70 211 187 237 206 215 271 244 — — — — —
    95 257 227 289 253 264 332 300 — — — — —
    120 300 263 337 296 308 387 351 — — — — —
    150 346 304 389 343 358 448 408 — — — — —
    185 397 347 447 395 413 515 470 — — — — —
    240 470 409 530 471 492 611 561 — — — — —
    300 543 471 613 547 571 708 652 — — — — —
    400 654 566 740 663 694 856 792 — — — — —
    500 756 652 856 770 806 991 921 — — — — —
    630 879 755 996 899 942 1154 1077 — — — — —
    800 1026 879 1164 1056 1106 1351 1266 — — — — —
    1000 1186 1012 1347 1226 1285 1562 1470 — — — — —
    Referência: Prysmian GSette Easy, Voltalene, Voltenax, Afumex Flex. Tabela 39 da NBR 5410:2004. (—) = não aplicável conforme norma.
    ⚡ Tabela 6 — Capacidade de condução de corrente conforme tabela 39 da NBR 5410:2004 (Alumínio). Cabos de alumínio com isolação de EPR/HEPR ou XLPE, métodos E, F e G. Temperatura máxima no condutor: 90°C.

    Seção (mm²) E (Multipolar) E (Unipolar) F (Multipolar) F (Unipolar — justapostos) F (Unipolar — espaçados) G (Unipolar)
    2 cond. 3 cond. 2 cond. 3 cond. 2 cond. 3 cond. 2 cond. 3 cond. Horiz. Vert. Horiz. Vert.
    Alumínio — XLPE/EPR — 90°C — 30°C
    16 91 77 90 76 79 103 90 — — — — —
    25 108 97 121 103 107 138 122 — — — — —
    35 135 120 150 129 135 172 153 — — — — —
    50 164 146 184 159 165 210 188 — — — — —
    70 211 187 237 206 215 271 244 — — — — —
    95 257 227 289 253 264 332 300 — — — — —
    120 300 263 337 296 308 387 351 — — — — —
    150 346 304 389 343 358 448 408 — — — — —
    185 397 347 447 395 413 515 470 — — — — —
    240 470 409 530 471 492 611 561 — — — — —
    300 543 471 613 547 571 708 652 — — — — —
    400 654 566 740 663 694 856 792 — — — — —
    500 756 652 856 770 806 991 921 — — — — —
    630 879 755 996 899 942 1154 1077 — — — — —
    800 1026 879 1164 1056 1106 1351 1266 — — — — —
    1000 1186 1012 1347 1226 1285 1562 1470 — — — — —
    Referência: Prysmian GSette Easy, Voltalene, Voltenax, Afumex Flex. Tabela 39 da NBR 5410:2004 (Alumínio).

    Sobre a NBR 5410:2004 e sua Revisão

    A NBR 5410 é a norma técnica brasileira que estabelece as condições mínimas para garantir a segurança em instalações elétricas de baixa tensão. Editada pela ABNT, ela orienta o projeto, a execução, a verificação e a manutenção de instalações elétricas em edificações residenciais, comerciais, industriais e de uso coletivo, operando com tensão de até 1.000V em corrente alternada e 1.500V em corrente contínua.

    Em 2023, foram registrados no Brasil 2.089 acidentes elétricos — incluindo choques, incêndios por sobrecarga e descargas atmosféricas — resultando em 781 mortes, segundo o Anuário Estatístico da Abracopel. Por isso, o correto dimensionamento dos cabos conforme a NBR 5410 é fundamental para a segurança das instalações.

    Revisão da NBR 5410 — O que Muda?

    A NBR 5410 está passando por um dos processos de revisão mais extensos desde sua criação. A primeira consulta nacional, realizada entre novembro de 2023 e fevereiro de 2024, gerou mais de mil votos e sugestões de alteração. A segunda consulta nacional é considerada inevitável pela Comissão de Estudos, com previsão de conclusão e publicação do texto final até o final de 2026.

    Entre as principais mudanças em discussão:

    • Ampliação dos dispositivos DR — obrigatórios em todos os circuitos de residências (atualmente exigido apenas em áreas molhadas)
    • Reforço da proteção contra curtos-circuitos — com exigências mais rigorosas para disjuntores e adoção da curva de integral de Joule
    • Introdução do AFDD (Arc Fault Detection Device) — dispositivo de detecção de falha de arco para prevenir incêndios em instalações elétricas
    • Atualização da base normativa de componentes — condutores, eletrodutos e acessórios
    • Harmonização com a NBR 5419 — proteção contra descargas atmosféricas

    A revisão preserva a estrutura da norma, consolida tabelas de influências externas e atualiza componentes, garantindo alinhamento com a norma internacional IEC 60364.

    Fontes e Referências

    Marcado:
    Evandro Miqueletto

    Engenheiro Civil e fundador do Portal da Engenharia. Atua há mais de 15 anos em projetos de engenharia civil, com foco em estruturas, fundações, gerenciamento de obras e soluções tecnológicas para o setor. Apaixonado por inovação, tecnologia e compartilhamento de conhecimento técnico.

    Posts Relacionados

    Concreto protendido com cabos de aço tensionados em uma viga técnica
    Concreto Protendido: Como Funciona e Por Que Ele Vence Grandes Vã ...
    2026-07-29
    Calculo de Vento em Edificacoes: NBR 6123, Isopletas e Calculador ...
    2026-07-20
    NBR 6120 sobre cargas variáveis para estruturas de edificações, com referência técnica do Portal da Engenharia.
    Tabela 10 NBR 6120: Cargas Variáveis para Edificações
    2026-07-02

    Um comentário

    Deixe um Comentário

    O seu endereço de e-mail não será publicado. Campos obrigatórios são marcados com *
