Cobrimento do concreto: tabelas e exemplos da NBR 6118

Esquema editorial do cobrimento do concreto, com a distância entre a superfície do concreto e a armadura externa.

Uma camada de concreto, vários cuidados de projeto e execução. Veja como consultar as tabelas, medir até o aço correto e evitar a dupla contagem da tolerância.

O cobrimento do concreto é a distância entre a superfície do elemento estrutural e a face externa da armadura mais próxima. Na NBR 6118:2026, o valor do cobrimento especificado depende da classe de agressividade ambiental, do tipo de elemento e das condições do projeto. Em peças com estribos, normalmente a medida termina na face externa do estribo.

Consulte primeiro os valores nominais para concreto armado. Depois, veja como identificar a classe ambiental e interpretar os exemplos.

Consulte o nominalOs valores da tabela já incluem Δc = 10 mm.
Meça até o aço externoEm peças com estribos, normalmente até a face externa do estribo.
Confira cada situaçãoAmbiente, geometria e notas específicas podem mudar a exigência.

Tabela de cobrimento nominal: lajes, vigas e pilares

Os valores abaixo, em milímetros, são uma síntese didática da Tabela 7.2 para concreto armado, considerando a tolerância de execução Δc = 10 mm. As classes ambientais I a IV são explicadas na próxima seção.

Valores em mm. No celular, deslize a tabela para os lados; a rolagem fica restrita a este quadro.

Pilares junto à fundação: no trecho em contato com o solo, considere pelo menos 45 mm, prevalecendo qualquer exigência maior do projeto. Essa condição específica não deve ser confundida com a linha geral de contato com o solo.
Elemento de concreto armadoCAA ICAA IICAA IIICAA IV
Lajes20253545
Vigas e pilares25304050
Elementos estruturais em contato com o solo*30304050
Trecho de pilar em contato com o solo junto à fundação — nota específica*Pelo menos 45 mm. Se outro requisito exigir valor maior, adote a condição mais exigente.

Fonte: valores da Tabela 7.2 da ABNT NBR 6118, reorganizados para consulta. Na linha de contato com o solo, o valor 30 mm corresponde conjuntamente às classes I e II. Não estão reproduzidas aqui as linhas de concreto protendido.

Não some mais 10 mm: a tabela já informa o cobrimento nominal para Δc = 10 mm. Por exemplo, uma viga na CAA II tem valor tabelado de 30 mm, antes da avaliação dos demais requisitos e situações específicas.

*A última linha destaca uma nota específica da Tabela 7.2; não é uma nova linha da tabela original. A exigência de pelo menos 45 mm para esse trecho de pilar impede aplicar automaticamente os 30 mm da linha geral. Permanecem válidos os demais requisitos do projeto.

Outras notas da tabela tratam de faces superiores de lajes e vigas com determinados revestimentos e de superfícies expostas a ambientes especialmente agressivos. Essas condições específicas, assim como as normas aplicáveis a fundações e pré-moldados, precisam ser verificadas no projeto; não são autorizações para reduzir qualquer cobrimento.

Classes de agressividade ambiental da NBR 6118

A classe de agressividade ambiental (CAA) representa as condições de exposição que influenciam a deterioração da estrutura. O enquadramento considera o ambiente real de cada parte da obra, incluindo umidade, presença de sais e agentes químicos.

CAAAgressividadeExemplos gerais de exposiçãoRisco de deterioração
IFracaAmbiente rural; submersoInsignificante
IIModeradaAmbiente urbanoPequeno
IIIForteAmbiente marinho; industrialGrande
IVMuito forteAmbiente industrial quimicamente agressivo; respingos de maréElevado

Síntese da Tabela 6.1. Os exemplos devem ser lidos com as notas e os critérios de classificação da norma.

A referência a ambiente submerso não significa que qualquer estrutura dentro da água pertença à CAA I. A exposição marinha, os respingos de maré e os efluentes agressivos têm condições próprias. Da mesma forma, o termo “industrial” exige avaliar o processo e os agentes presentes.

As notas da Tabela 6.1 admitem, nas condições ali especificadas, uma classe menos agressiva para certos microclimas internos ou para ambientes secos — umidade relativa de até 65% —, incluindo situações com proteção da chuva. O projetista deve verificar a aplicabilidade dessas condições. A classificação não deve ser reduzida apenas porque a peça está dentro de uma edificação ou recebeu pintura.

O responsável pelo projeto também pode adotar classe mais agressiva com base nos dados do local. A CAA é uma premissa de projeto, não uma escolha feita apenas para obter um cobrimento menor.

Como medir o cobrimento do concreto nas armaduras

O item 7.4.7.5 toma como referência a superfície da armadura externa. Medir até o centro da barra longitudinal pode superestimar o cobrimento efetivamente existente. Também não se deve contar automaticamente reboco, pintura ou revestimento como espessura de concreto estrutural.

Antes e depois da concretagem

Antes de concretar, confira a distância entre a face interna da fôrma e a face externa da armadura mais próxima. Verifique fundo e laterais, espaçadores e estabilidade da armação; nas faces sem fôrma, use a superfície final prevista no projeto como referência.

Depois da concretagem, a armadura fica oculta. A avaliação pode exigir pacometria ou outro método adequado, executado e interpretado por profissional capacitado. Calibração, bitolas, proximidade entre barras e revestimentos influenciam a leitura; não compare resultados com a tabela sem considerar essas condições e o critério de aceitação do projeto.

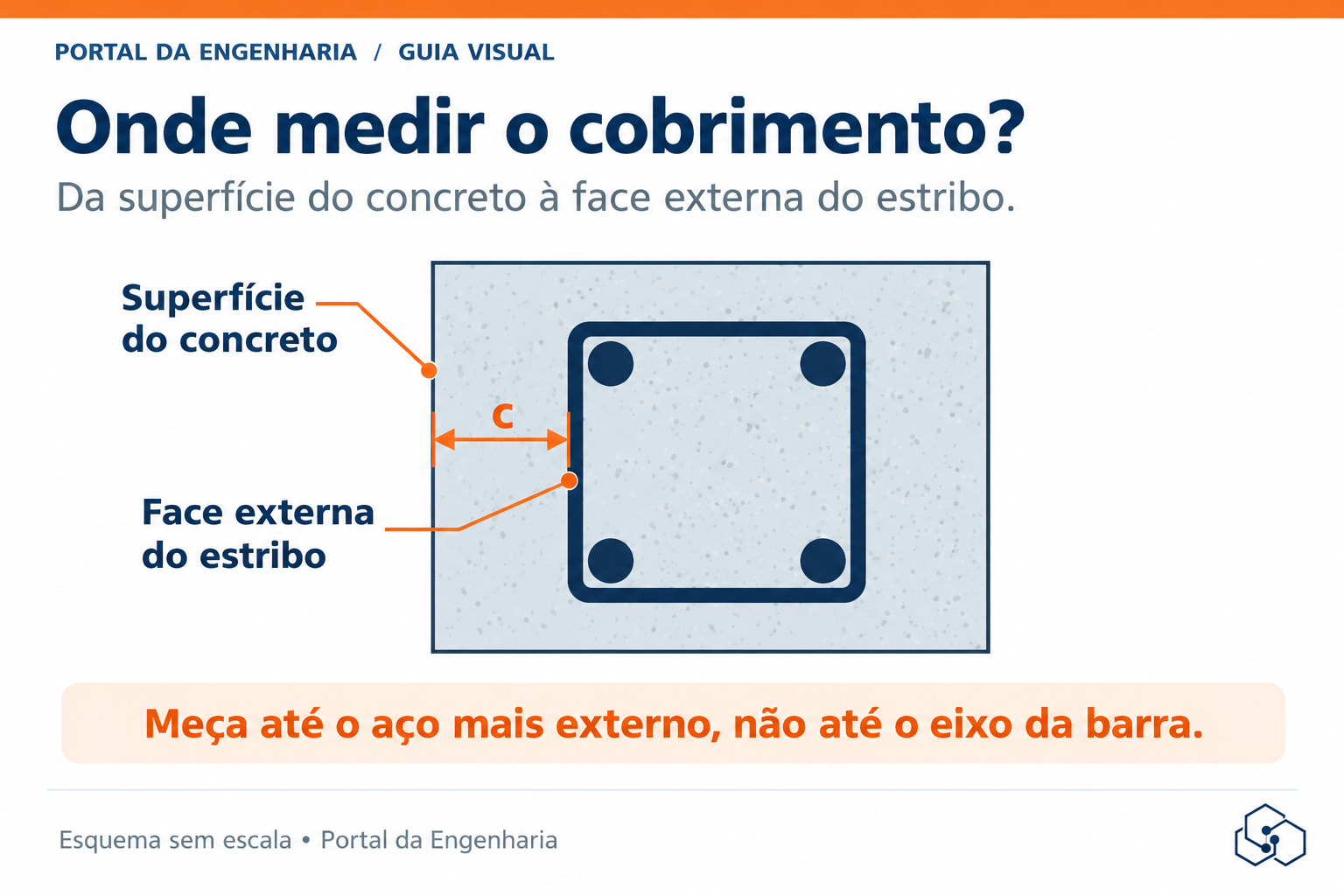

Seção esquemática de viga ou pilar mostrando a medida c entre a superfície de concreto e a face externa do estribo, não até o eixo da barra.
O cobrimento é medido até a armadura mais externa; em peças com estribos, normalmente até sua face externa. Esquema original, sem escala; base conceitual: NBR 6118, item 7.4.7.5. Abrir a ilustração em tamanho completo.

Além da durabilidade, o detalhamento deve atender aos limites ligados ao diâmetro das barras, aos feixes de barras e, quando houver, às bainhas. A dimensão máxima característica do agregado deve respeitar dmáx ≤ 1,2 cnom. A verificação de segurança contra incêndio também pode impor condicionantes ao detalhamento.

Cobrimento mínimo, nominal e tolerância: qual é a diferença?

  • Cobrimento mínimo (cmin): menor distância que precisa ser respeitada ao longo do elemento.
  • Tolerância de execução (Δc): parcela considerada para lidar com desvios de execução.
  • Cobrimento nominal (cnom): valor indicado no detalhamento e usado na definição dos espaçadores, incorporando a tolerância.

cnom = cmin + Δc

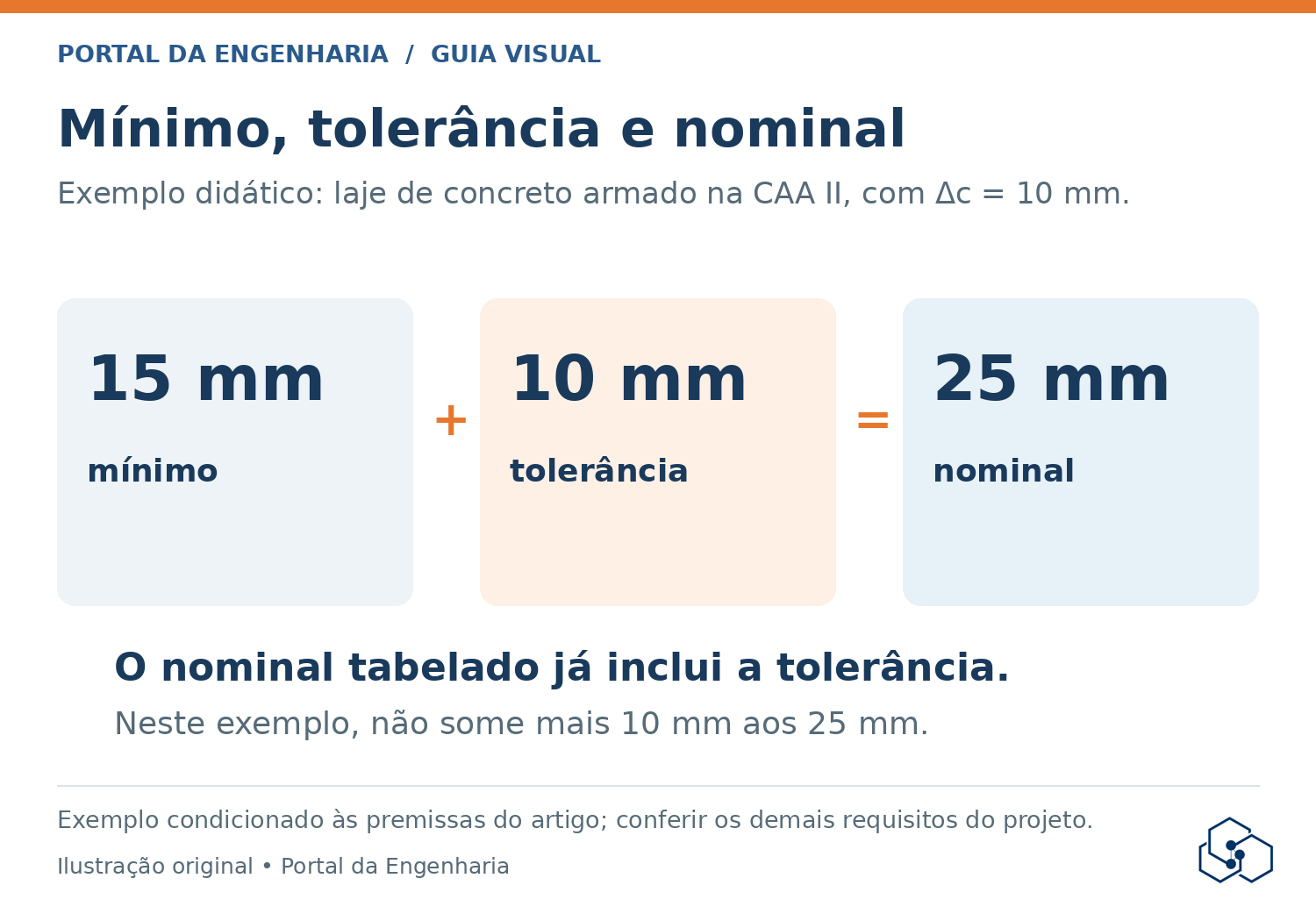

Exemplo de laje na CAA II: 15 milímetros de cobrimento mínimo mais 10 milímetros de tolerância resultam em 25 milímetros de cobrimento nominal.
Exemplo didático para laje de concreto armado na CAA II, com Δc = 10 mm e sem reduções: 15 + 10 = 25 mm. O valor nominal tabelado já incorpora a tolerância. Demais requisitos continuam aplicáveis. Abrir a ilustração em tamanho completo.

Nas obras correntes, a NBR 6118 estabelece Δc ≥ 10 mm. A Tabela 7.2 foi organizada com Δc = 10 mm. Se o projeto precisar adotar uma tolerância maior, o nominal deve ser compatibilizado com ela.

Três exemplos de consulta às tabelas

Nos exemplos, a CAA já foi definida pelo responsável técnico. São considerados concreto armado, Δc = 10 mm e ausência de reduções. Os demais requisitos do projeto precisam ser atendidos.

1. Laje em ambiente classificado como CAA II

Na linha “Lajes” e coluna “CAA II”, o cobrimento nominal é 25 mm (2,5 cm). Com Δc = 10 mm, a parcela mínima correspondente é 15 mm. O valor de referência para detalhar o cobrimento e especificar o espaçador é o nominal de 25 mm, observadas as demais verificações.

2. Viga em ambiente classificado como CAA III

Na linha “Vigas e pilares” e coluna “CAA III”, o valor nominal é 40 mm (4,0 cm). A relação didática é 30 + 10 = 40 mm, com a tolerância já incorporada ao nominal.

3. Trecho de pilar em contato com o solo junto à fundação

Considere uma estrutura classificada como CAA II. Embora a linha geral de contato com o solo apresente 30 mm, a nota específica para esse trecho de pilar estabelece cobrimento nominal de pelo menos 45 mm (4,5 cm). A condição mais exigente precisa ser respeitada, juntamente com as demais prescrições aplicáveis ao elemento.

Qualidade do concreto: cobrimento e resistência trabalham juntos

A durabilidade não depende apenas da distância entre aço e superfície. Quando não há ensaios comprobatórios de desempenho de durabilidade, a norma permite usar os requisitos prescritivos de qualidade do concreto da Tabela 7.1, em conjunto com os cobrimentos exigidos.

Requisito — concreto armadoCAA ICAA IICAA IIICAA IV
Relação água/cimento máxima, em massa0,650,600,550,45
Classe mínima de resistênciaC20C25C30C40

Síntese das linhas de concreto armado da Tabela 7.1. Concreto protendido tem requisitos próprios. A produção e o controle do concreto devem considerar também a ABNT NBR 12655.

Por exemplo, a leitura prescritiva para concreto armado na CAA III combina a/c máxima de 0,55 e classe mínima C30 com os cobrimentos pertinentes. Essas classes mínimas não substituem a resistência eventualmente superior necessária ao dimensionamento estrutural.

Boa dosagem, adensamento, cura e controle da fissuração complementam o cobrimento. Aumentar a espessura de concreto sobre o aço não corrige, sozinho, falhas de execução. Entenda também a relação entre durabilidade e vida útil das estruturas.

Quando o cobrimento pode ser reduzido?

As reduções dependem de condições expressamente previstas na norma e precisam ser avaliadas pelo projetista. Não são descontos que possam ser aplicados de forma cumulativa por conta própria.

  • Δc de 5 mm: o item 7.4.7.4 trata de estruturas projetadas segundo a ABNT NBR 9062, com controle de qualidade adequado, limites rígidos de tolerância e exigência de controle rigoroso explicitada nos desenhos. Não basta afirmar que qualquer obra convencional tem “bom controle”.
  • Concreto de classe superior à mínima exigida: o texto após a Tabela 7.2 admite redução de até 5 mm nas condições previstas, mantendo o atendimento aos demais requisitos.
  • Faces superiores com determinados revestimentos: a nota específica da Tabela 7.2 admite tratamento próprio para faces superiores de lajes e vigas nas condições descritas, respeitando o item 7.4.7.5 e o nominal mínimo de 15 mm. Isso não se estende automaticamente às faces inferiores ou laterais.

Para consulta rápida neste artigo, mantenha os valores nominais da tabela principal e encaminhe qualquer redução para avaliação no projeto.

Cuidados para garantir o cobrimento do concreto na obra

  1. Confira os desenhos: identifique a CAA, o cobrimento nominal e os detalhes específicos de cada elemento.
  2. Use espaçadores e apoios compatíveis: mantenha as armaduras na posição prevista, inclusive durante circulação e concretagem.
  3. Verifique as faces relevantes: observe fundo, laterais, regiões de apoio, emendas e trechos junto às fundações.
  4. Inspecione antes de concretar: confira fôrmas, estabilidade da armação e interferências das instalações.
  5. Controle a execução: evite deslocamento da armadura e assegure adensamento e cura conforme as especificações.

O espaçamento entre espaçadores depende da rigidez e da disposição da armadura e das condições de execução. Um único espaçamento fixo não atende a todas as situações. Para conferir bitolas e áreas das barras durante o detalhamento, consulte as tabelas de áreas de aço para concreto armado.

Antes da concretagem
  • Leia o projeto e confira o cobrimento de cada face.
  • Estabilize a armadura com espaçadores e apoios compatíveis.
  • Confira fundo, laterais e face superior, quando aplicável, antes de liberar a concretagem.

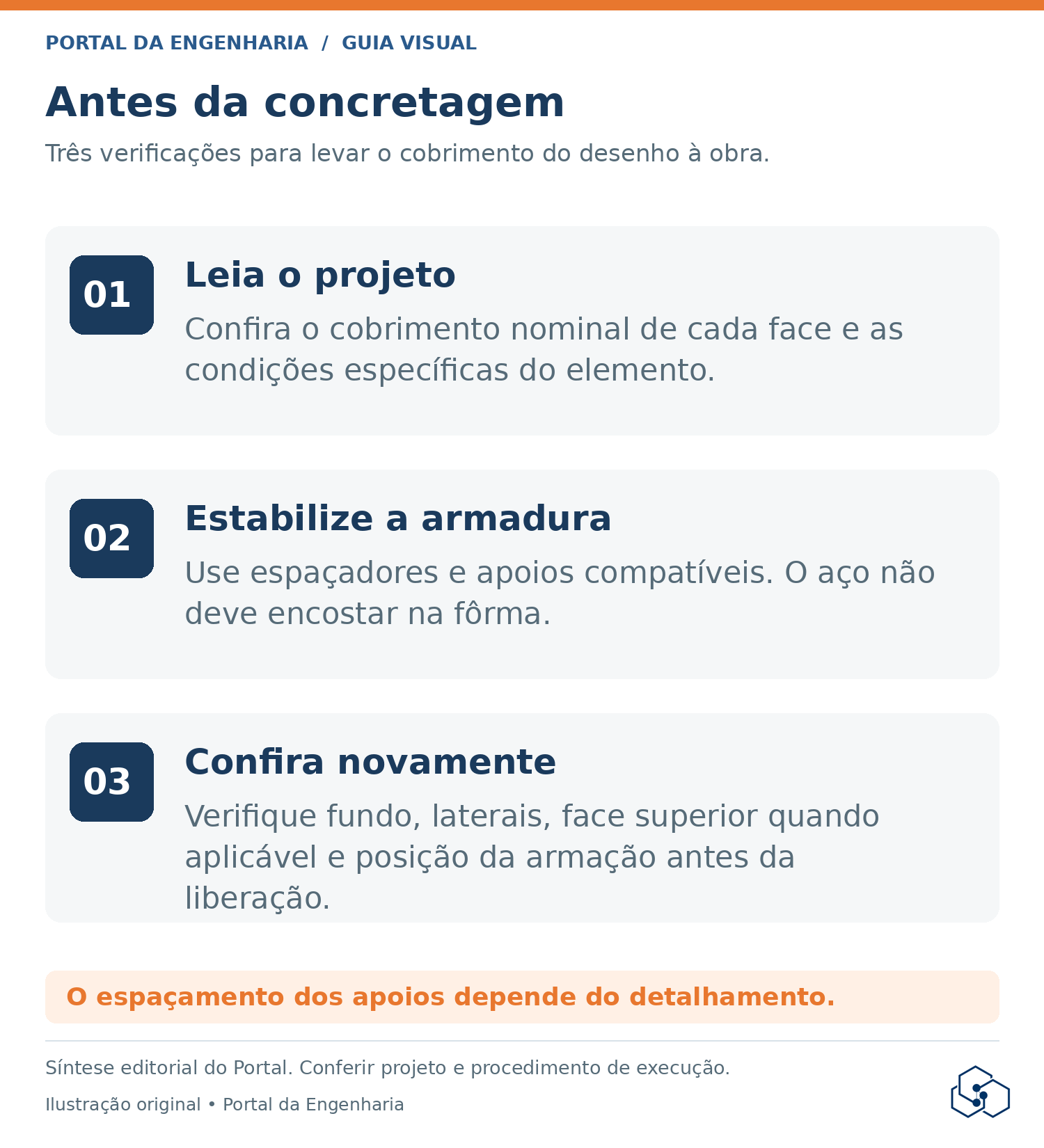

Checklist visual do cobrimento do concreto: conferir o projeto, estabilizar a armadura com espaçadores e verificar todas as faces antes da concretagem.
Checklist editorial original. A posição e o espaçamento dos apoios dependem do detalhamento e da rigidez da armação; o esquema não prescreve uma distribuição universal. Abrir a ilustração em tamanho completo.

Projeto, execução e manutenção precisam trabalhar juntos. O cobrimento é uma dessas decisões: entenda sua relação com o desempenho e a durabilidade das edificações.

Dúvidas frequentes sobre cobrimento do concreto

Qual cobrimento devo indicar no projeto?

O detalhamento deve indicar o cobrimento nominal definido pelo projetista, considerando elemento, exposição e tolerância de execução. O mínimo é a parcela que deve ser respeitada na peça; não deve ser confundido com o nominal da tabela. Diâmetros, condições específicas e demais verificações também precisam ser atendidos.

Devo acrescentar 1 cm ao valor da tabela?

Não para incorporar novamente a tolerância padrão de 10 mm: ela já está incluída nos valores nominais da Tabela 7.2. Uma tolerância de projeto diferente exige compatibilização específica.

Reboco conta como cobrimento?

O cobrimento é medido na seção de concreto até a armadura externa. Não some automaticamente a espessura do reboco. As condições particulares de revestimento previstas na norma devem ser tratadas pelo projetista.

Posso diminuir o cobrimento para aumentar a altura útil da viga?

O cobrimento é uma condição do detalhamento e da durabilidade. Qualquer alteração precisa respeitar os requisitos normativos e ser verificada pelo responsável pelo projeto, inclusive quanto à altura útil, à resistência e à execução.

Referências e escopo desta consulta

Este guia trata dos casos de concreto armado apresentados acima. Foi preparado com base na ABNT NBR 6118:2023 e na Emenda 1, de 11 de março de 2026, conjunto que equivale à ABNT NBR 6118:2026 — Projeto de estruturas de concreto. A equivalência da designação foi confirmada no comunicado institucional da ABECE. A aplicação em projeto exige consulta à edição vigente completa, incluindo suas notas e condições.

As tabelas foram reorganizadas e os exemplos e as ilustrações são didáticos. Para especificar uma estrutura, consulte o texto completo da norma e os documentos aplicáveis ao projeto.
