Concreto protendido é uma daquelas soluções que parecem quase contraintuitivas quando a gente vê pela primeira vez: antes mesmo de a estrutura receber a carga da obra, o engenheiro “aperta” o concreto com cabos de aço tensionados. Não é força bruta. É estratégia. É fazer o material trabalhar a favor da estrutura antes que a estrutura comece a trabalhar contra si mesma.
A pauta nasceu de uma dissertação clássica da Escola Politécnica da USP, agora disponível online na Biblioteca Digital de Teses e Dissertações: Concreto protendido: flexão normal no estado limite último, defendida por João de Miranda em 1984. O trabalho não é uma “notícia nova” no sentido cronológico. Ele é mais interessante justamente pelo contrário: mostra como engenheiros dimensionavam concreto protendido em uma época em que não existiam os softwares, modelos digitais, rotinas automatizadas e recursos de visualização que temos hoje.
Na década de 1980, boa parte do raciocínio estrutural precisava caber em hipóteses bem formuladas, tabelas, iterações manuais, calculadoras e muita clareza sobre o comportamento da seção. Hoje, softwares de cálculo estrutural, BIM, análise não linear, modelos tridimensionais, bibliotecas normativas e detalhamento digital aceleram o processo. Mas a pergunta continua a mesma: o engenheiro entende o que o programa está fazendo?
Quando bem projetado, o concreto protendido permite vencer vãos maiores, reduzir fissuração, controlar flechas e usar seções mais esbeltas. É por isso que ele aparece em pontes, viadutos, lajes de edifícios, vigas pré-moldadas, passarelas, estruturas industriais e obras em que o peso próprio e a deformação importam tanto quanto a resistência.
De 1984 aos softwares atuais: o que mudou no concreto protendido?
Quando Miranda defendeu a dissertação na Poli-USP, em 1984, o Brasil vivia outra realidade de projeto. O engenheiro precisava construir o caminho de cálculo com muito mais dependência de tabelas, coeficientes, ábacos, hipóteses simplificadoras e verificações manuais. A dissertação fala em uma sistematização com tabelas tipo k, aproximando o raciocínio do concreto protendido ao que já se fazia no concreto armado.
Isso não era limitação intelectual. Era engenharia em estado puro: transformar um fenômeno complexo — cabos tensionados, pré-alongamento, perdas, flexão, força normal, linha neutra e ruptura no ELU — em um processo calculável, auditável e repetível. O engenheiro precisava enxergar a seção antes de qualquer tela mostrar um diagrama colorido.
Hoje, a tecnologia mudou radicalmente o ambiente. Programas de cálculo estrutural permitem modelar pórticos, grelhas, lajes, cabos equivalentes, fases construtivas e combinações normativas com velocidade muito maior. O BIM facilita compatibilização e documentação. A fabricação industrial controla melhor concretagem, cura, posicionamento de cordoalhas e rastreabilidade. Ensaios, sensores, controle tecnológico e monitoramento estrutural também evoluíram.
| Em 1984 | Hoje | O que não mudou |
|---|---|---|
| Tabelas, ábacos e cálculo manual tinham papel central. | Softwares automatizam combinações, esforços e verificações. | O engenheiro ainda precisa entender hipóteses e limites do modelo. |
| Visualização da seção dependia muito de desenho técnico e abstração. | Modelos 3D, BIM e detalhamento digital tornam interferências mais visíveis. | A posição dos cabos e a geometria da seção continuam decisivas. |
| Perdas de protensão exigiam estimativas e rotinas de cálculo mais artesanais. | Rotinas computacionais ajudam a simular fases, perdas e efeitos diferidos. | Perdas continuam sendo críticas para o desempenho real. |
| O acesso a referências era físico, acadêmico e mais lento. | Normas, artigos, teses e catálogos técnicos circulam digitalmente. | Boa engenharia ainda depende de fonte confiável e julgamento técnico. |
Esse é o motivo pelo qual um trabalho de 1984 ainda vale uma matéria em 2026. Ele nos lembra que software não substitui conceito. O programa calcula rápido; quem define se o modelo faz sentido é o engenheiro.
O que é concreto protendido?
No concreto armado comum, as barras de aço entram para resistir aos esforços de tração que o concreto, sozinho, não consegue suportar bem. No concreto protendido, a lógica vai um passo além: cabos ou cordoalhas de aço de alta resistência são tensionados para introduzir uma compressão prévia no concreto.
Essa compressão inicial ajuda a combater as tensões de tração que surgirão depois, quando a estrutura receber cargas permanentes, pessoas, veículos, vento, equipamentos ou qualquer outra ação prevista em projeto. Em linguagem simples: o engenheiro antecipa o problema e “prepara” a peça antes da carga chegar.
Como funciona o concreto protendido em grandes vãos?

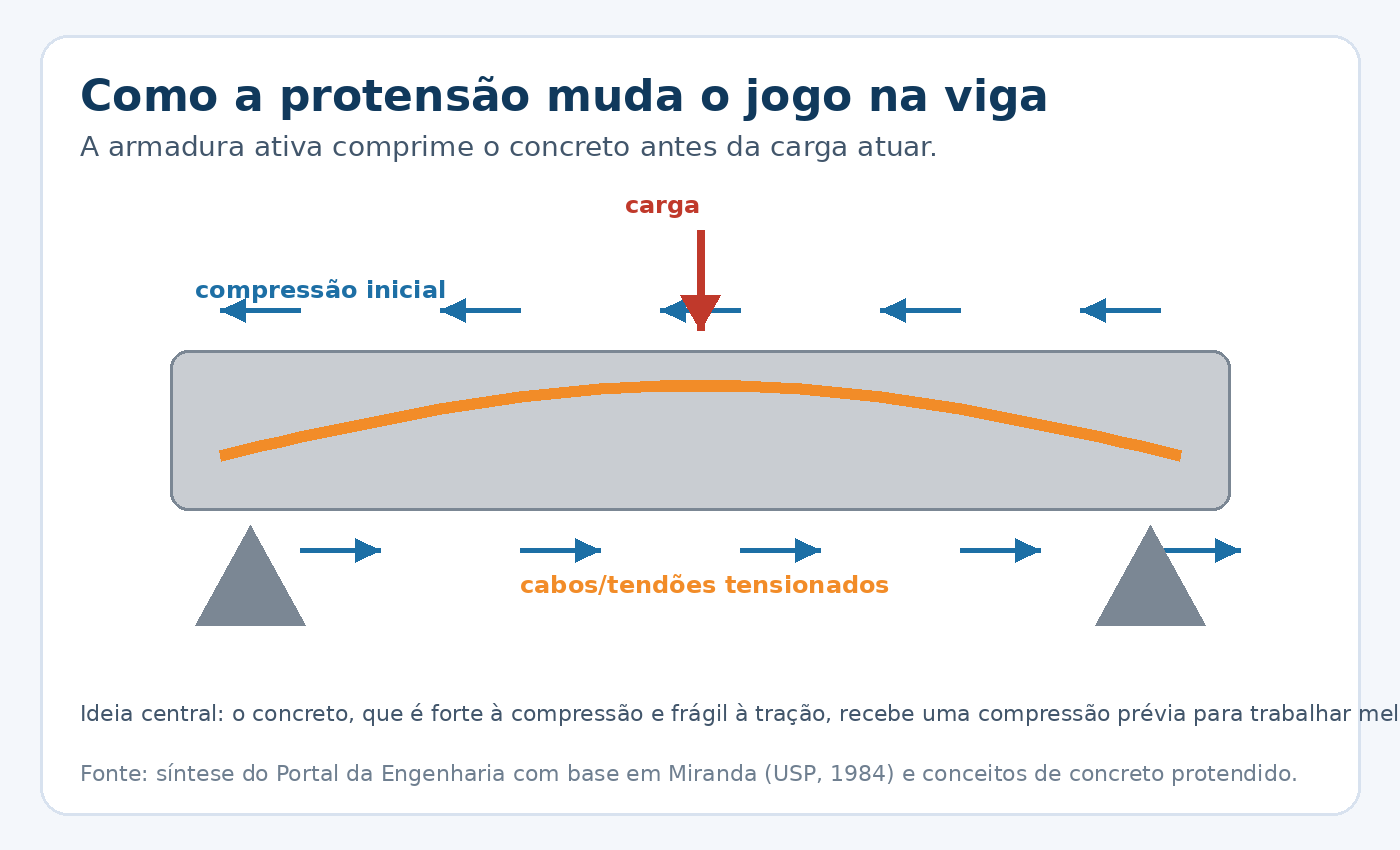

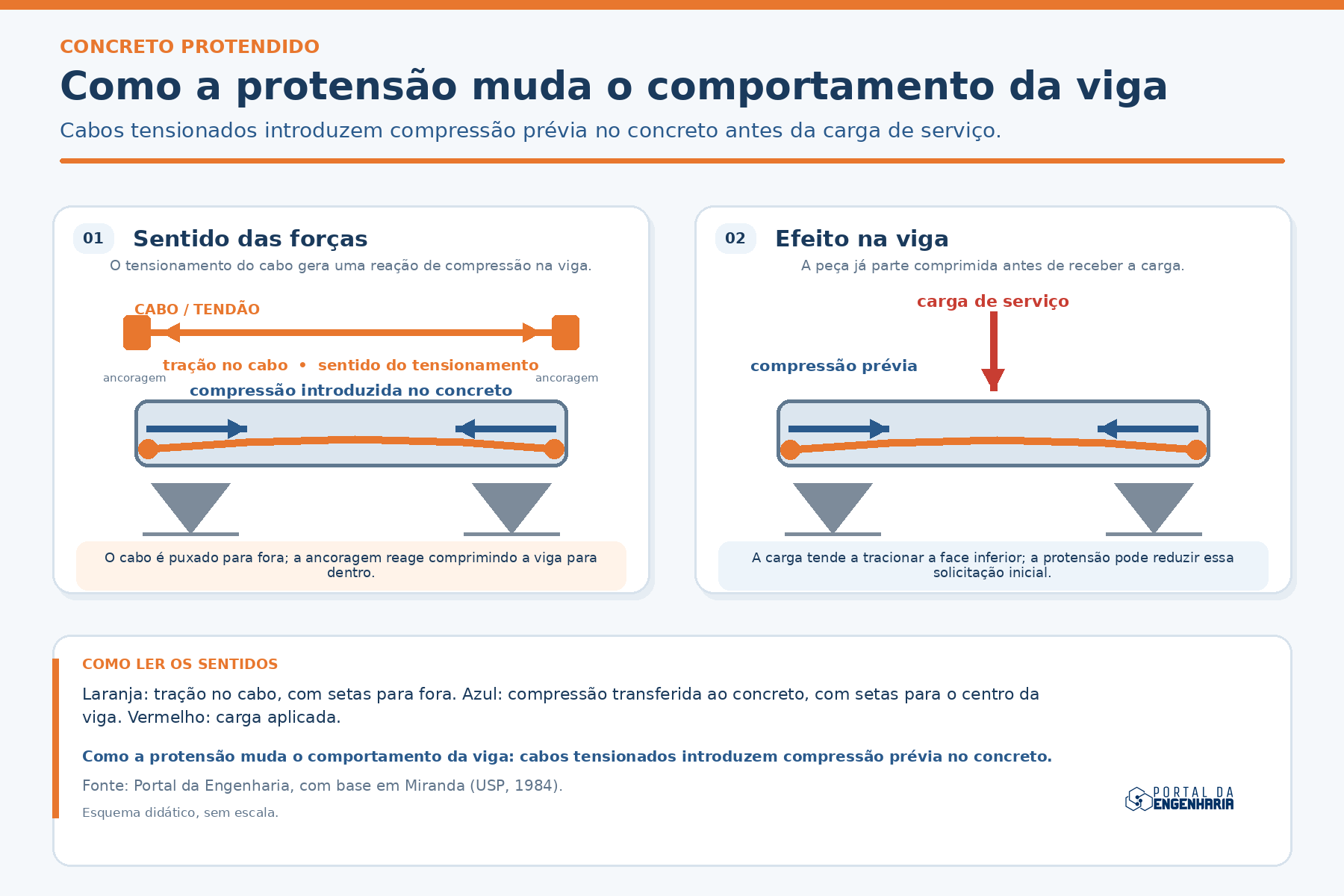

Imagine uma viga longa apoiada nas extremidades. Com o peso próprio e as cargas de uso, ela tende a fletir: a parte de cima comprime, a parte de baixo traciona. O concreto lida muito bem com compressão, mas não gosta de tração. É aí que as fissuras aparecem, as flechas crescem e o dimensionamento começa a cobrar seu preço.
A protensão entra justamente nesse ponto. Ao comprimir previamente a peça, ela reduz ou redistribui as tensões de tração que surgiriam em serviço. Em muitos casos, isso permite uma solução mais esbelta, com menor altura estrutural, melhor controle de deformações e uso mais racional do material.
É por isso que, quando olhamos para pontes, vigas pré-moldadas e lajes com grandes vãos, a protensão aparece como uma resposta natural. Não porque seja “mais moderna” por si só, mas porque resolve um problema estrutural real: levar carga mais longe, com menos fissuração e melhor desempenho.
Como é feito: pré-tração e pós-tração
Na prática, o concreto protendido pode aparecer em dois caminhos principais. Na pré-tração, os cabos são tensionados antes da concretagem, normalmente em pistas de fabricação de pré-moldados. Depois que o concreto ganha resistência, a força é transferida para a peça pela aderência entre aço e concreto.
Na pós-tração, os cabos ficam em bainhas ou dutos dentro da peça e são tensionados depois que o concreto já atingiu resistência suficiente. É uma solução muito usada em lajes protendidas, vigas especiais, pontes e estruturas em que o traçado dos cabos ajuda a equilibrar os esforços ao longo do vão.
| Tipo | Quando a força é aplicada? | Onde aparece com frequência? |
|---|---|---|
| Pré-tração | Antes da concretagem; transferência após ganho de resistência. | Pré-moldados, lajes alveolares, vigas seriadas. |
| Pós-tração | Depois da concretagem e cura inicial do concreto. | Lajes protendidas, pontes, vigas longas e obras especiais. |
O foco da dissertação da USP: flexão normal no ELU
A dissertação de João de Miranda tem um objetivo muito específico: dimensionar ou verificar seções transversais de peças de concreto protendido submetidas a momento fletor, com ou sem força normal aplicada no centro de gravidade da seção, no estado limite último.
Em outras palavras, o trabalho olha para a capacidade resistente da seção no limite de segurança. Não é apenas perguntar se a peça “vai trincar um pouco” ou se a flecha ficará confortável. É perguntar se, diante dos esforços de cálculo, a seção resiste de forma adequada antes de atingir uma situação de ruptura.

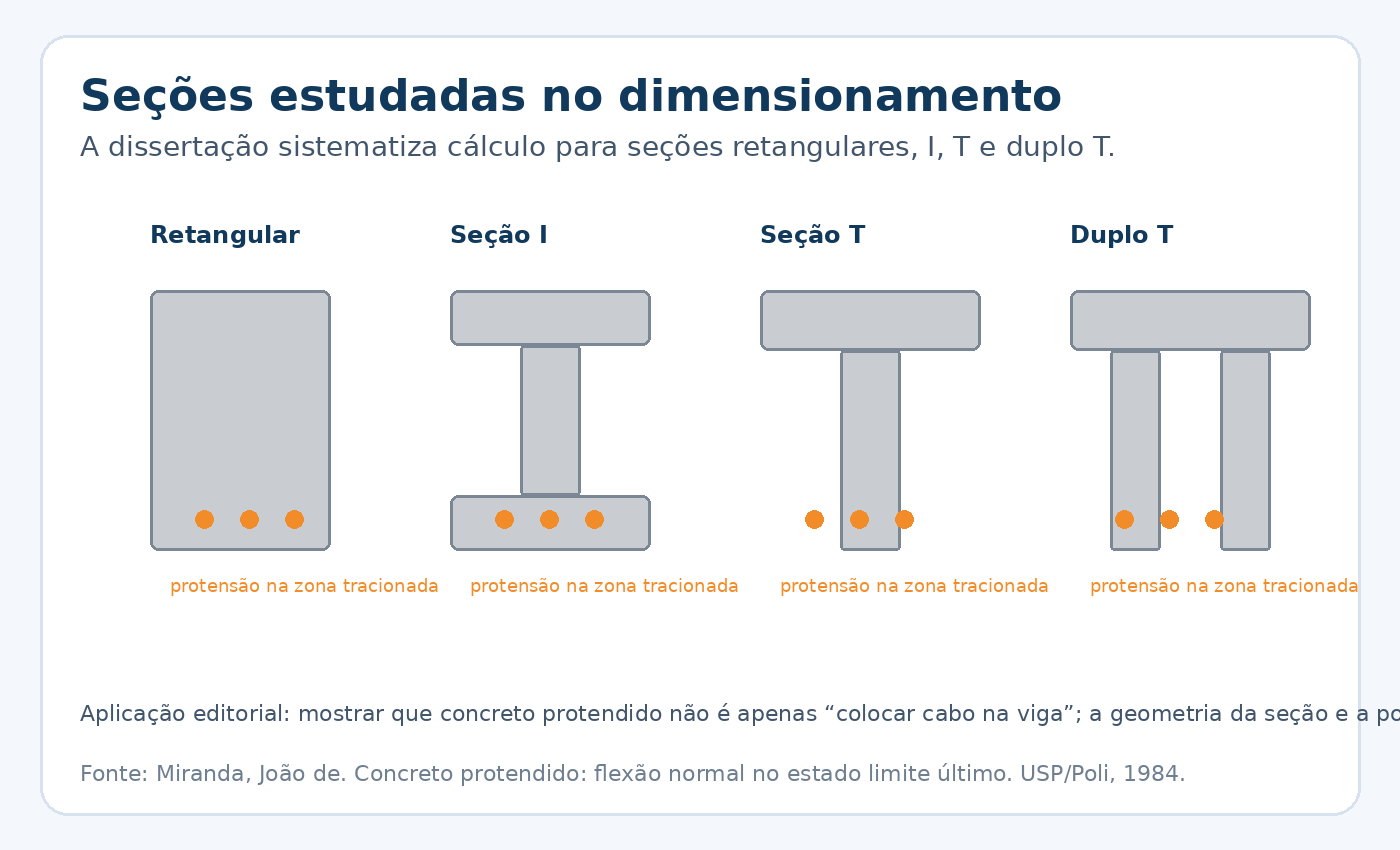

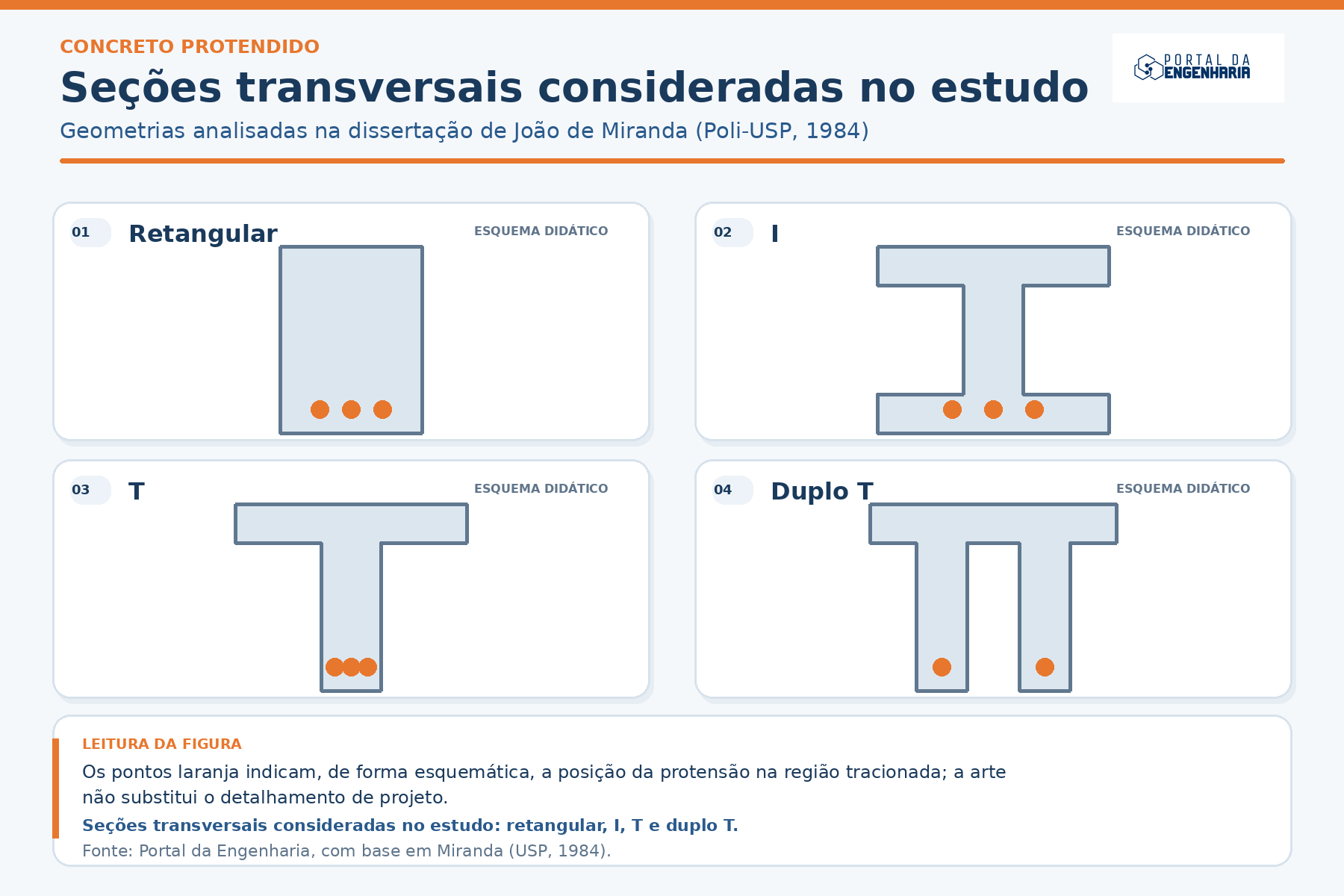

O estudo organizou uma sistematização de cálculo com auxílio de tabelas do tipo k, em analogia ao que já era usado em peças de concreto armado. Também avaliou diferentes seções transversais — retangular, I, T e duplo T — e diferentes distribuições de armadura de protensão, com ou sem armadura passiva de tração ou compressão.
| Conceito | O que significa na prática | Por que o engenheiro deve se importar |
|---|---|---|
| Momento fletor | Esforço que tende a curvar a peça estrutural. | Define regiões de tração e compressão na seção. |
| Força normal | Esforço axial aplicado na seção. | Pode alterar o equilíbrio de compressões e trações. |
| Estado limite último | Verificação associada à segurança contra colapso. | É o limite estrutural que não pode ser ultrapassado. |
| Armadura ativa | Cabos ou cordoalhas tensionados. | Introduz compressão prévia no concreto. |
| Armadura passiva | Barras comuns de aço, sem tensionamento prévio. | Complementa resistência e detalhamento da seção. |
Concreto protendido e concreto armado: qual é a diferença?
A diferença central entre concreto armado e concreto protendido está no momento em que o aço começa a participar da história. No concreto armado, a armadura passiva responde às deformações provocadas pelas cargas. No concreto protendido, parte da força já foi colocada na estrutura antes do uso, criando um estado inicial de compressão.
Por isso, a pergunta certa não é “qual é melhor?”, mas “qual sistema resolve melhor este vão, esta carga, esta execução e este desempenho esperado?”. Em vãos curtos e estruturas convencionais, o concreto armado costuma ser simples e eficiente. Em grandes vãos, controle de fissuração e soluções industrializadas, a protensão pode mudar completamente a viabilidade técnica.
Concreto protendido não é concreto armado “com cabo a mais”
Um erro comum é tratar o concreto protendido como uma versão turbinada do concreto armado. A comparação ajuda no começo, mas pode atrapalhar depois. No concreto armado, a armadura passiva reage às deformações da peça. Na protensão, a armadura ativa já entra tensionada e muda o estado de tensões antes mesmo do carregamento completo.
Isso muda a leitura da estrutura. A posição dos cabos, a excentricidade, as perdas de protensão, a geometria da seção, a combinação com armadura passiva e os estados limites precisam ser analisados como parte de um sistema. Não basta “adicionar cordoalhas”. É preciso entender o caminho das forças.
Onde o concreto protendido é mais usado?

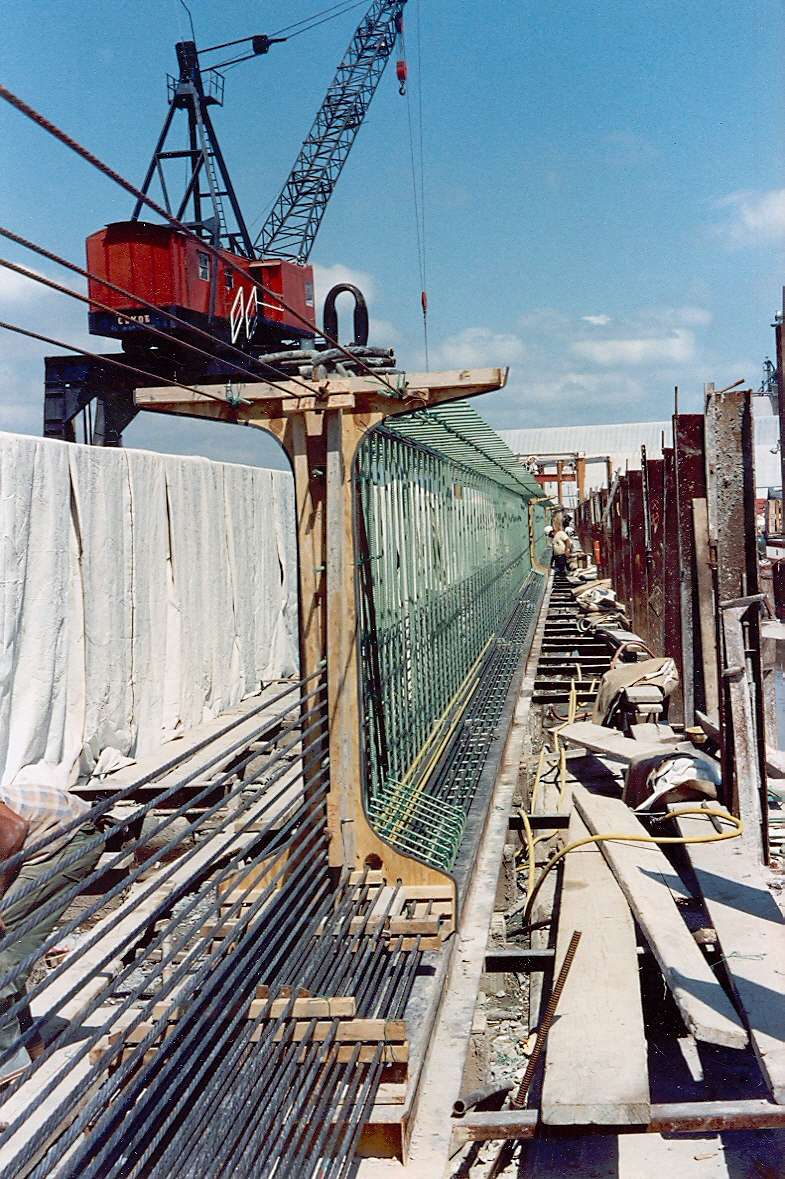

O concreto protendido aparece com força sempre que o projeto precisa vencer vãos, controlar deformações ou reduzir o peso relativo da estrutura. Em pontes e viadutos, ele permite tabuleiros e vigas mais eficientes. Em edifícios, aparece em lajes protendidas, muito usadas quando se busca flexibilidade arquitetônica e menos pilares internos.
Também é comum em elementos pré-moldados, como vigas, painéis e lajes alveolares. Nesses casos, a industrialização ajuda no controle de qualidade, na repetibilidade da produção e na velocidade de montagem. A protensão combina muito bem com esse ambiente mais controlado.
| Aplicação | Por que a protensão ajuda | Cuidado técnico |
|---|---|---|
| Pontes e viadutos | Grandes vãos e controle de fissuração. | Perdas, traçado dos cabos, etapas construtivas e fadiga. |
| Lajes protendidas | Menos pilares e maior liberdade arquitetônica. | Flechas, punção, aberturas e compatibilização de instalações. |
| Vigas pré-moldadas | Produção seriada e alta eficiência estrutural. | Transporte, içamento e fases transitórias. |
| Galpões e obras industriais | Vãos livres e montagem rápida. | Detalhamento de apoios, ligações e estabilidade global. |
ELU e ELS: segurança não é só resistir à ruptura
A dissertação da USP foca o estado limite último, mas a engenharia real não termina aí. Uma estrutura precisa resistir com segurança, mas também precisa funcionar bem durante a vida útil. Por isso, no projeto atual, o engenheiro olha também para estados limites de serviço, como fissuração, deformações, vibrações e conforto de uso.
Essa distinção é importante para evitar simplificações perigosas. Uma viga pode estar segura contra ruptura e ainda apresentar flecha excessiva. Uma laje pode resistir no cálculo, mas gerar problemas de desempenho, manutenção ou percepção de segurança. Em concreto protendido, essa fronteira entre resistência e serviço é parte central do projeto.
Resumo em uma frase
O concreto protendido não elimina os limites da estrutura; ele reorganiza as tensões para que o concreto trabalhe melhor, especialmente em vãos e situações em que fissuração e deformação seriam determinantes.
O que mudou desde 1984 — e por que isso importa?
É fundamental ler uma dissertação de 1984 com inteligência histórica. Ela não substitui a norma vigente, nem deve ser usada como manual isolado de projeto. O que permanece valioso é a lógica estrutural: compreender hipóteses, seções, domínios de deformação, equilíbrio interno, perdas de protensão e interação entre armadura ativa e armadura passiva.
Desde então, mudaram as normas, os materiais disponíveis, os softwares, a capacidade de modelagem, a industrialização dos pré-moldados, o controle tecnológico, o detalhamento digital e a forma de compatibilizar projetos. O cálculo que antes dependia de tabelas e rotinas manuais hoje pode ser executado em segundos por programas especializados. Mas isso também trouxe um risco novo: aceitar resultado de software sem entender o caminho estrutural por trás.
No concreto protendido, essa cautela é ainda mais importante. Um lançamento de cabo mal interpretado, uma fase construtiva ignorada, uma perda de protensão mal estimada ou uma verificação de serviço tratada superficialmente podem transformar uma solução elegante em problema de desempenho. Tecnologia aumenta potência; não elimina responsabilidade.
Hoje, o projeto de estruturas de concreto no Brasil deve seguir as normas técnicas aplicáveis, em especial a ABNT NBR 6118 para estruturas de concreto. A dissertação serve como fonte de estudo e como ponte didática entre teoria clássica e prática profissional, mas o dimensionamento real exige norma atual, responsabilidade técnica, compatibilização e verificação por profissional habilitado.
Vantagens e limites do concreto protendido
| Vantagem | O que entrega | Limite ou atenção |
|---|---|---|
| Vãos maiores | Mais liberdade arquitetônica e estrutural. | Exige controle de flechas, perdas e execução. |
| Menos fissuração | Melhor desempenho em serviço. | Depende da intensidade e posição da protensão. |
| Seções mais esbeltas | Menor altura estrutural em muitos casos. | Pode aumentar sensibilidade a vibrações e detalhes construtivos. |
| Industrialização | Boa compatibilidade com pré-moldados. | Requer controle de produção, transporte e montagem. |
| Eficiência estrutural | Uso mais racional de concreto e aço. | Projeto e execução são mais especializados. |
Perguntas rápidas sobre concreto protendido
Concreto protendido é mais resistente que concreto armado?
Não exatamente. Ele não é simplesmente “mais resistente”; ele trabalha de modo diferente. A protensão introduz compressão prévia e melhora o comportamento da peça em determinadas situações, especialmente em flexão, grandes vãos e controle de fissuração.
Onde o concreto protendido vale mais a pena?
Em geral, ele se destaca em pontes, viadutos, lajes com grandes vãos, vigas pré-moldadas, lajes alveolares e estruturas em que peso próprio, flecha e fissuração são fatores decisivos.
A dissertação da USP pode ser usada para projetar hoje?
Ela pode ser usada como estudo técnico e referência histórica, mas não substitui as normas atuais, softwares validados, memorial de cálculo, responsabilidade técnica e verificação por engenheiro habilitado.
Quais são as desvantagens do concreto protendido?
As principais desvantagens são maior complexidade de projeto e execução, necessidade de mão de obra especializada, controle tecnológico rigoroso, equipamentos de protensão e atenção às perdas, ancoragens e fases construtivas.
O que é uma laje protendida?
Laje protendida é uma laje com cordoalhas tensionadas para vencer vãos maiores, reduzir fissuração e controlar deformações. Ela é comum em edifícios comerciais, garagens e pavimentos que precisam de áreas mais livres.
O que é uma viga protendida?
Viga protendida é uma viga de concreto em que cabos ou cordoalhas tensionados introduzem compressão prévia, aumentando a eficiência estrutural e permitindo vãos maiores com melhor controle de flechas.
Conclusão: a elegância está em antecipar o esforço
A beleza do concreto protendido está em uma ideia simples e poderosa: se a estrutura vai sofrer tração, por que não preparar o concreto antes? Essa antecipação é o que permite soluções mais eficientes, vãos maiores e estruturas que parecem leves, mas carregam uma engenharia sofisticada por dentro.
A dissertação da Poli-USP é uma boa lembrança de que grandes avanços da engenharia nem sempre estão em materiais futuristas ou softwares de última geração. Às vezes, estão em entender profundamente como uma seção resiste, como as forças se equilibram e como transformar um material frágil à tração em parte de uma solução estrutural inteligente.
Fontes e leitura recomendada
- Miranda, João de. Concreto protendido: flexão normal no estado limite último. Dissertação de Mestrado, Escola Politécnica da USP, 1984. DOI: 10.11606/D.3.1984.tde-23072026-105431.
- PDF da dissertação na Biblioteca Digital de Teses e Dissertações da USP.
- ABNT NBR 6118 — Projeto de estruturas de concreto: norma brasileira aplicável ao dimensionamento e verificação de estruturas de concreto.
